คู่มือปั๊มหอยโข่งอัตราการไหลสูง: ประเภท ขนาด และหน้าที่ของกระบวนการทางเคมี

หากคุณเคยกำหนดขนาดสายส่งสำหรับฟาร์มแท็งก์ขนาดใหญ่หรือดูการต่อสู้ของวงจรหมุนเวียนเนื่องจากปั๊มถูกเลือกไว้บนหัวเพียงอย่างเดียว คุณก็รู้อยู่แล้วว่า "การไหลสูง" เป็นคำที่สัมพันธ์กัน ในงานปั๊มแบบแรงเหวี่ยง โดยทั่วไปหมายถึงจุดหน้าที่ซึ่งปริมาตรมีความสำคัญมากกว่าแรงดัน ปั๊มอาจเคลื่อนย้ายน้ำหล่อเย็น ของเหลวในกระบวนการทางเคมี น้ำเกลือ หรือผลิตภัณฑ์ที่มีความหนืดต่ำผ่านเครือข่ายท่อที่กว้าง และใบพัดและปลอกจะถูกจัดเรียงเพื่อให้ส่งผ่านปริมาตรนั้นได้อย่างมีประสิทธิภาพ ที่ Jiangsu Feixiang Pump Manufacturing Co., Ltd. การทำงานในแต่ละวันของเรากับโรงงานเคมีและผู้ใช้กระบวนการได้สอนเราว่าปั๊มแรงเหวี่ยงอัตราการไหลสูงที่ดีที่สุดนั้นแทบจะไม่ได้เป็นปั๊มที่ใหญ่ที่สุดในเอกสารข้อมูล เป็นสิ่งที่ตรงกับเส้นโค้งของระบบ ของไหล และความเป็นจริงในการบำรุงรักษา

“การไหลสูง” หมายถึงอะไรสำหรับปั๊มหอยโข่ง

อัตราการไหลคือปริมาตรที่ปั๊มจ่ายต่อหน่วยเวลา ในขณะที่ส่วนหัวคือพลังงานที่เพิ่มต่อหน่วยน้ำหนักของของเหลว ปั๊มหอยโข่งที่มีอัตราการไหลสูงตั้งอยู่ทางด้านขวาของกราฟประสิทธิภาพ: มีปริมาตรมาก และมักจะมีส่วนหัวที่เล็ก นั่นคือเหตุผลที่ปั๊มเหล่านี้มักใช้ใบพัดแบบยื่นออกขั้นตอนเดียว ใบพัดกว้าง และทางดูดและระบายที่กว้าง ความเร็วจำเพาะเพิ่มขึ้นเมื่อการไหลเพิ่มขึ้นสัมพันธ์กับส่วนหัว การออกแบบจะเคลื่อนไปทางใบพัดแบบไหลผสมและไหลตามแนวแกน เมื่อความต้องการของส่วนหัวต่ำมากและความต้องการปริมาตรสูงมาก

สิ่งสำคัญคือต้องไม่สับสนระหว่างการไหลสูงกับแรงดันสูง เครื่องสูบน้ำอาจมีขนาดเฟรมใหญ่แต่ยังคงส่งส่วนหัวได้เพียงไม่กี่แท่งเท่านั้น ในทางกลับกัน ปั๊มแบบหลายใบพัดสามารถสร้างแรงดันสูงโดยมีอัตราการไหลค่อนข้างน้อย คำถามเชิงปฏิบัติคือจุดที่เส้นโค้งของระบบตัดกับเส้นโค้งของปั๊ม และปั๊มที่เลือกทำงานใกล้จุดประสิทธิภาพที่ดีที่สุดหรือไม่ สำหรับของเหลวที่มีความหนืดต่ำ เช่น น้ำ ตัวทำละลาย และสารเคมีหลายชนิด ปั๊มหอยโข่งเหมาะอย่างยิ่งตามธรรมชาติ เนื่องจากสามารถส่งผ่านปริมาตรสูงได้ด้วยโครงสร้างที่ค่อนข้างเรียบง่าย

การกำหนดค่าปั๊มหอยโข่งไหลสูงทั่วไป

หน้าที่ของการไหลสูงนั้นต้องเป็นไปตามการเตรียมปั๊มหลายๆ แบบ และทางเลือกที่เหมาะสมนั้นขึ้นอยู่กับส่วนหัว โครงร่าง ของไหล และความถี่ที่เครื่องจะทำงาน ปั๊มสำหรับกระบวนการขั้นตอนเดียวแนวนอนมักเป็นตัวเลือกแรกสำหรับการถ่ายเททั่วไป เนื่องจากสามารถเข้าถึงได้และบำรุงรักษาง่าย ปั๊มแนวตั้งช่วยประหยัดพื้นที่บนพื้นและให้เส้นทางการดูดสั้นในบ่อหรือหลุมหมุนเวียน ปั๊มไหลตามแนวแกนนำแนวคิดการไหลสูงไปไกลยิ่งขึ้น โดยใช้ใบพัดแบบใบพัดสำหรับปริมาณมากที่ส่วนหัวต่ำ หน่วยแบบหลายขั้นตอนจะเข้าสู่ภาพเมื่อต้องส่งกระแสเดียวกันที่แรงดันสูง แม้ว่าท่อจะยาวและซับซ้อนมากขึ้นก็ตาม

ในการให้บริการด้านเคมี ปั๊มยังต้องคำนึงถึงวัสดุและการปิดผนึกด้วย ปั๊มสำหรับกระบวนการทางเคมีมาตรฐานอาจมีจำหน่ายในรูปแบบเหล็กหล่อ สแตนเลส หรือโลหะผสมอื่นๆ โดยมีซีลเชิงกลที่เหมาะกับของไหล อาจจำเป็นต้องใช้ปั๊มที่มีเส้นหรือปั๊มที่ทนต่อการกัดกร่อนสำหรับสารละลายกรด ด่าง และเกลือ สำหรับงานหมุนเวียนขนาดใหญ่มาก เช่น ลูปการระเหยและการตกผลึก การออกแบบการไหลตามแนวแกนสามารถมีประสิทธิภาพมากกว่าการบังคับให้ปั๊มหอยโข่งไหลสูงทำงานห่างจากจุดที่ดีที่สุด ของเรา การอภิปรายเกี่ยวกับประสิทธิภาพของปั๊มไหลตามแนวแกน ครอบคลุมการแลกเปลี่ยนนั้นโดยละเอียดยิ่งขึ้น

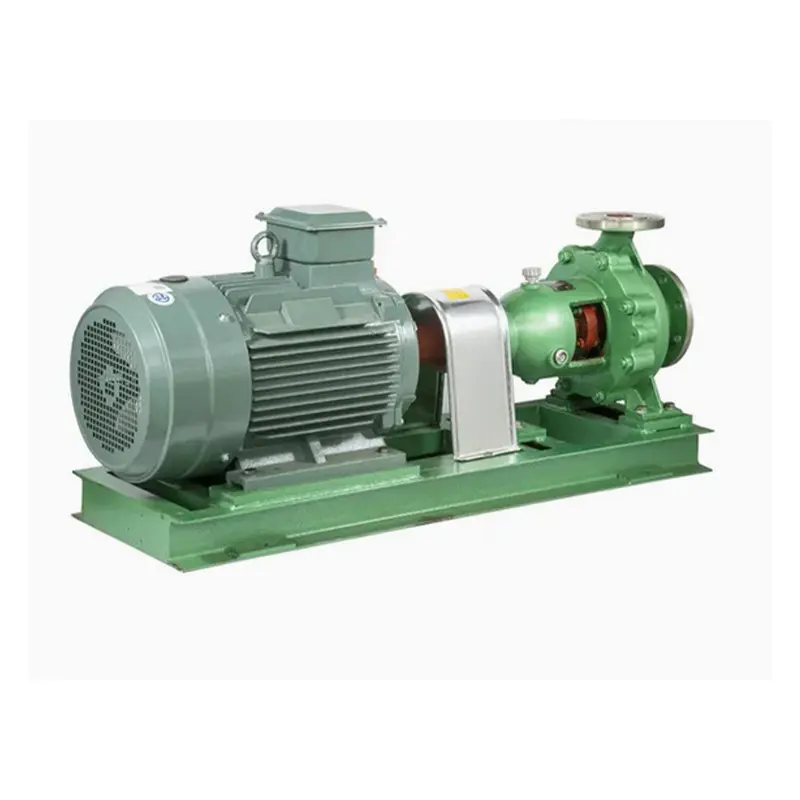

ปั๊มหอยโข่งเคมีแนวนอนชนิด IH สำหรับของเหลวคล้ายน้ำที่มีฤทธิ์กัดกร่อนโดยไม่มีของแข็ง ปั๊ม ISO2858 แบบขั้นตอนเดียวนี้ให้การไหลที่กว้างและช่วงส่วนหัวสำหรับกระบวนการทางเคมี ดูผลิตภัณฑ์ →

การเปรียบเทียบรูปแบบปั๊มไหลสูงอย่างรวดเร็ว

ในกรณีที่ปั๊มหอยโข่งอัตราการไหลสูงพอดีในโรงงานแปรรูป

ปั๊มหอยโข่งอัตราการไหลสูงปรากฏในสถานที่ต่างๆ มากกว่าที่หลายคนคาดหวัง พวกเขาจัดการน้ำหล่อเย็นและน้ำบริการ ถ่ายเทผลิตภัณฑ์ระหว่างถัง เครื่องฟอกป้อน น้ำเกลือหมุนเวียนหรือของไหลความร้อน และรองรับระบบแจ็คเก็ตเครื่องปฏิกรณ์ ในโรงงานเคมี อาจใช้ตระกูลปั๊มเดียวกันสำหรับสารละลายเจือจาง ตัวทำละลาย และของเหลวที่มีความหนืดต่ำอื่นๆ โดยที่วัสดุที่เปียกและซีลเข้ากันได้ เมื่อกระแสน้ำมีของแข็งหรือก๊าซ รูปภาพจะเปลี่ยนไป และอาจจำเป็นต้องมีการออกแบบอื่นหรือการติดตั้งที่ปรับเปลี่ยน

ความแตกต่างที่เป็นประโยชน์ประการหนึ่งคือระหว่างการถ่ายโอนและการหมุนเวียน ปั๊มถ่ายโอนมักจะมีรอบการเริ่มและหยุดที่กำหนดไว้ และอาจจำเป็นต้องมีความสามารถในการสูบน้ำเองหรือแรงดูด ปั๊มหมุนเวียนทำงานเป็นเวลานาน ดังนั้นประสิทธิภาพและการทำงานที่เสถียรใกล้กับจุดประสิทธิภาพที่ดีที่สุดจึงมีความสำคัญมากกว่า วงจรการระเหยและการตกผลึกเป็นตัวอย่างที่ดี: ปั๊มจะต้องเคลื่อนย้ายสุราปริมาณมากโดยใช้หัวที่มีอยู่น้อย และการเลือกที่ไม่ถูกต้องอาจทำให้เกิดโพรงอากาศ การสั่น หรือการดึงพลังงานโดยไม่จำเป็น นี่เป็นเหตุผลหนึ่งที่กลุ่มผลิตภัณฑ์ปั๊มของเรามีทั้งแบบหมุนเหวี่ยงในกระบวนการและ ปั๊มเคมีไหลตามแนวแกน เพื่อการหมุนเวียนในปริมาณมาก

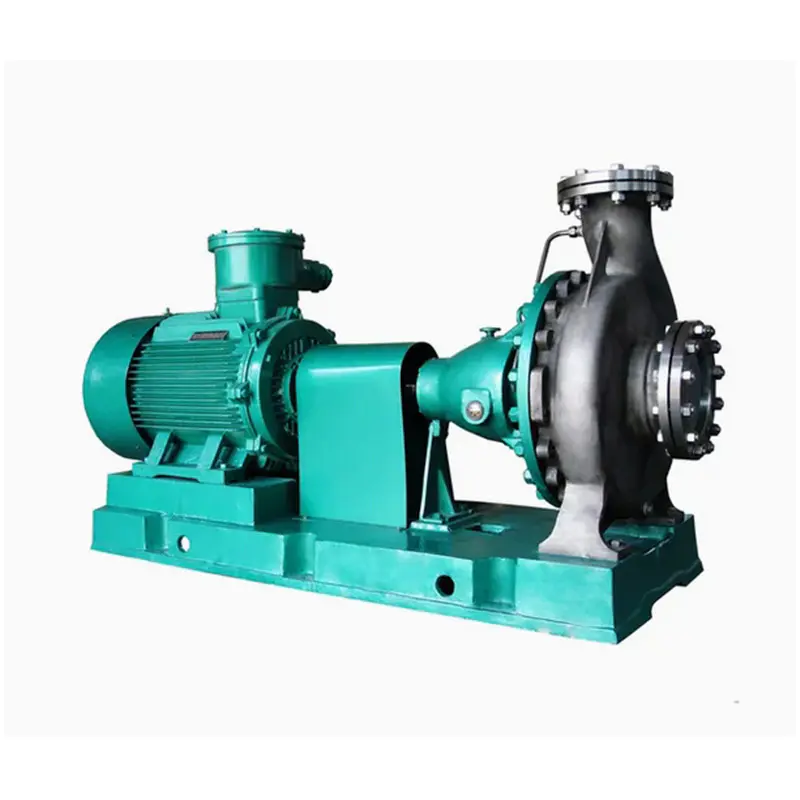

ปั๊มกระบวนการทางเคมีมาตรฐาน CZ ปั๊มกระบวนการทางเคมีแบบเปิดด้านหลังสำหรับของเหลวที่มีฤทธิ์กัดกร่อนหรืออุณหภูมิสูง ด้วยอัตราการไหลถึง 1500 ลบ.ม./ชม. และการบำรุงรักษาโดยไม่ต้องเปิดท่อ ดูผลิตภัณฑ์ →

รายการตรวจสอบขนาดและการเลือก

การเลือกที่เชื่อถือได้เริ่มต้นด้วยข้อมูล ไม่ใช่ขนาดเฟรม เขียนการไหลปกติและสูงสุด หัวที่ต้องการ คุณสมบัติของของไหล และอุณหภูมิในการทำงาน ก่อนที่จะดูเส้นโค้ง จากนั้นตรวจสอบด้านดูดอย่างระมัดระวัง ปั๊มที่มีอัตราการไหลสูงจำนวนมากมักถูกตำหนิว่าเป็นโพรงอากาศ เมื่อปัญหาที่แท้จริงคือมีหัวดูดสุทธิเป็นบวกไม่เพียงพอ สายดูดยาว หรือข้อศอกอยู่ในตำแหน่งที่ไม่ดี การตรวจสอบต่อไปนี้เป็นจุดเริ่มต้นที่ใช้งานได้จริง

1. จุดปฏิบัติหน้าที่: ยืนยันขั้นตอนการออกแบบและส่วนหัว รวมถึงส่วนต่างกำลังการผลิตในอนาคต หลีกเลี่ยงการเพิ่มระยะขอบโดยพลการที่จะดันปั๊มไปทางขวาสุดของส่วนโค้ง
2. ข้อมูลของไหล: บันทึกความหนืด ความหนาแน่น ปริมาณของแข็ง ก๊าซละลาย การกัดกร่อน และอุณหภูมิ สิ่งเหล่านี้กำหนดประเภทของปั๊ม วัสดุ และการจัดเรียงซีล
3. อัตรากำไรขั้นต้นของ NPSH: เปรียบเทียบ NPSH ที่ใช้งานได้กับ NPSH ที่ต้องการตลอดช่วงการไหลแบบเต็ม ไม่ใช่แค่ที่จุดออกแบบเท่านั้น
4. วัสดุและซีล: จับคู่ชิ้นส่วนที่เปียกกับของเหลว และเลือกแผนการล้างซีลที่สามารถดูแลรักษาในภาคสนามได้
5. ไดร์เวอร์และการควบคุม: ตรวจสอบขนาดมอเตอร์ วิธีการสตาร์ท การทำงานของความเร็วแปรผัน และผลกระทบของการเปลี่ยนแปลงความเร็วต่อการไหลและส่วนหัว
6. เค้าโครง: รักษาท่อดูดให้สั้นและตรง จัดให้มีการจุ่มที่เพียงพอ และจัดให้มีพื้นที่สำหรับการเข้าถึงการบำรุงรักษา

อีกทั้งยังช่วยสอบถามว่าปั๊มจะทำงานอย่างไร หน่วยที่ทำงานด้วยความเร็วสูงสุดเป็นเวลาหลายปีมีลำดับความสำคัญที่แตกต่างจากหน่วยที่ถูกควบคุมหรือเปลี่ยนบ่อยครั้ง หากระบบต้องการช่วงการไหลที่กว้าง การควบคุมความเร็วแบบแปรผันอาจมีประโยชน์มากกว่าการใช้ใบพัดขนาดใหญ่ หากของเหลวมีฤทธิ์กัดกร่อน โครงสร้างแบบบุหรือสเตนเลสอาจมีค่าใช้จ่ายล่วงหน้ามากขึ้นแต่ช่วยลดเวลาหยุดทำงาน เป้าหมายไม่ใช่การค้นหาหมายเลขการไหลสูงสุด คือการค้นหาปั๊มที่อยู่ในหน้าต่างการทำงานที่ดี

หมายเหตุการติดตั้ง การใช้งาน และการบำรุงรักษา

ปั๊มหอยโข่งอัตราการไหลสูงช่วยให้ติดตั้งได้ดี การอัดฉีดแผ่นฐาน การวางแนวเพลา และการรองรับท่อมีความสำคัญ เนื่องจากปริมาณการไหลขนาดใหญ่สามารถสร้างแรงปฏิกิริยาที่เห็นได้ชัดเจน ท่อดูดควรไม่มีจุดสูงที่อากาศสามารถสะสมได้ และปั๊มไม่ควรทำงานให้แห้ง เว้นแต่ได้รับการออกแบบมาโดยเฉพาะสำหรับงานนั้น ในระหว่างการทดสอบการทำงาน ให้ตรวจสอบการหมุน การรั่วไหลของซีล การสั่นสะเทือน และกระแสของมอเตอร์ที่จุดปฏิบัติงานจริง ปั๊มที่มีเสียงดังหรือสั่นสะเทือนเมื่อสตาร์ทเครื่องอาจมีการเกิดโพรง อยู่ในแนวที่ไม่ตรง หรือวิ่งห่างจากขั้นตอนการออกแบบ

ในการทำงานในแต่ละวัน ให้ดูแรงดันในการดูด แรงดันจ่าย ตัวบ่งชี้การไหล และอุณหภูมิของตลับลูกปืน การสูญเสียการไหลทีละน้อยอาจชี้ไปที่ใบพัดสึกหรอ ตัวกรองการดูดถูกบล็อกบางส่วน หรือการเปลี่ยนแปลงในกระบวนการ ความล้มเหลวของซีลเชิงกลมักเกิดจากการทำงานแบบแห้ง การไหลแบบชะล้างไม่ดี หรือการเยื้องศูนย์มากกว่าตัวซีลเอง เก็บแหวนสึกหรอและปะเก็นสำรองไว้สำหรับยูนิตที่สำคัญ และบันทึกเส้นโค้งของปั๊มเมื่อเริ่มเดินเครื่อง เพื่อให้สามารถตัดสินการเปลี่ยนแปลงประสิทธิภาพในอนาคตโดยเทียบกับค่าพื้นฐานที่ทราบได้ สำหรับงานที่มีอุณหภูมิสูงหรือมีฤทธิ์กัดกร่อน ตารางการบำรุงรักษาเชิงป้องกันตามเงื่อนไขของซีลและแนวโน้มการสั่นสะเทือนมักจะมีประโยชน์มากกว่าช่วงเวลาการยกเครื่องคงที่

ปั๊มไหลตามแนวแกนแนวตั้งสำหรับงานปริมาณมาก ปั๊มไหลตามแนวแกนแนวตั้งสำหรับงานปริมาณมากและมีปริมาณส่วนหัวต่ำ การวางแนวประหยัดพื้นที่เหมาะกับการชลประทาน การควบคุมน้ำท่วม การบำบัดน้ำเสีย และการติดตั้งที่มีข้อจำกัด ดูผลิตภัณฑ์ →

การทำงานร่วมกับผู้ผลิตปั๊มในเรื่องอัตราการไหลสูง

Jiangsu Feixiang Pump Manufacturing Co., Ltd. ได้สร้างปั๊มเคมีมาตั้งแต่ปี 1980 และกลุ่มผลิตภัณฑ์ของเราครอบคลุมถึงปั๊มสำหรับกระบวนการทางเคมี ปั๊มที่ทนต่อการกัดกร่อน ปั๊มที่อุณหภูมิสูง ปั๊มไหลตามแนวแกน ปั๊ม self-priming และอุปกรณ์ที่เกี่ยวข้อง ความกว้างนั้นมีประโยชน์เมื่อหน้าที่การไหลสูงทับซ้อนกับความเข้ากันได้ทางเคมีหรืออุณหภูมิสูง เนื่องจากการสนทนาสามารถย้ายจาก "ปั๊มใดที่ใหญ่ที่สุด" ไปเป็น "ไฮดรอลิกและวัสดุผสมใดที่เหมาะกับบรรทัดนี้" กลุ่มผลิตภัณฑ์ปั๊มสำหรับกระบวนการ CZ, HJ, IH และ ZA ของเราให้บริการส่วนต่างๆ ของแผนผังนั้น ในขณะที่ปั๊มหมุนเวียนตามแกนและแนวตั้งครอบคลุมการใช้งานที่มีปริมาณมากและมีหัวต่ำ

หากคุณกำลังวางแผนการติดตั้งใหม่หรือเปลี่ยนปั๊มที่ไม่ค่อยพอดี โปรดส่งข้อมูลการไหล หัว ข้อมูลของไหล อุณหภูมิ และภาพร่างแบบง่ายๆ ของโครงร่างการวางท่อมาให้เรา เราสามารถตรวจสอบหน้าที่กับคุณและแนะนำการกำหนดค่าที่ใช้งานได้จริง เป้าหมายคือปั๊มหอยโข่งที่มีอัตราการไหลสูงซึ่งทำงานเงียบๆ มีประสิทธิภาพ และมีการบำรุงรักษาที่ทีมของคุณสามารถจัดการได้
